尿素热解是利用高温热气对尿素分子进行热分解,产生氨气的装置,其化学反应式为:
CO(NH2)2+H2O→CO2+2NH3
通过尿素热解炉装置,得到脱硝所需氨气。
根绝化学式,脱硝制氨需要配置以下几个方面的设备:
(1)、尿素溶解罐,每次尿素溶液的配置时间大约2~3h,建议采用袋装尿素,可分班配置,减小尿素溶解罐的容积;当采用热水配置时,控制水温小于100℃,可防止尿素分解产生氨气;为了降低尿素溶液结晶所需的能耗,建议配置浓度为40%,尿素溶解罐采用304SS材质;
(2)、尿素溶液储罐,用于储存溶解好的尿素溶液。为防止溶液降温结晶,设置在线加热器提升溶液温度,同时罐体做好保温,储罐的材质为304SS;

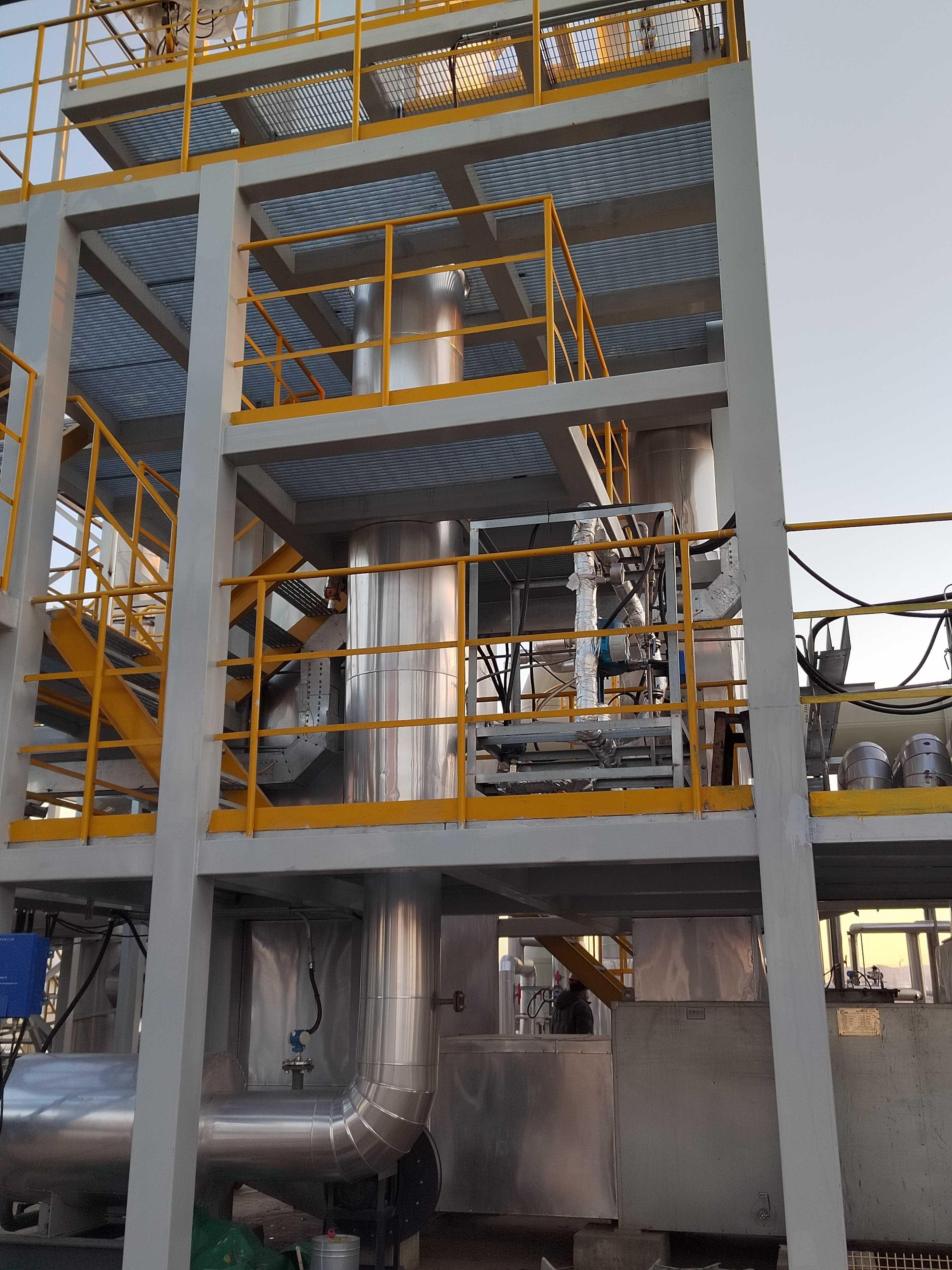

(3)、尿素热解炉。根据温度条件,热解炉采用304SS,无需采用316L材质;热解炉需通入高温热气,热气可以是热空气,也可以是经除尘后的高温烟气,热解炉反应温度在350~650℃,热解炉内耗热有以下几部分:尿素溶液中水份蒸发升温吸热(蒸发吸热占主要部分)、尿素分子分解升温吸热、压缩空气升温吸热、热解炉热损失;通过热量平衡计算需要进入热烟气的温度,如果热烟气温度不能达到要求,需设置电加热器;热分解需要足够空间以保证尿素在分解温度下所需的停留时间;雾化喷射器宜沿着热解炉周边均匀布置。
(4)、计量分配装置。用于控制尿素溶液的喷入量及喷射的均匀性,利于热解炉更好、更充分分解尿素溶液;因为计量分配装置涉及控制溶液喷射压力及流量,建议采用大循环方式,不仅有利于防止热解停止时管路结晶,还有利于解决流量和压力的矛盾。
(5)、喷氨格栅。热解炉出口氨空混合气直接接入喷氨格栅即可,无需再安装氨空混合器,格栅入口管道采用碳钢。
